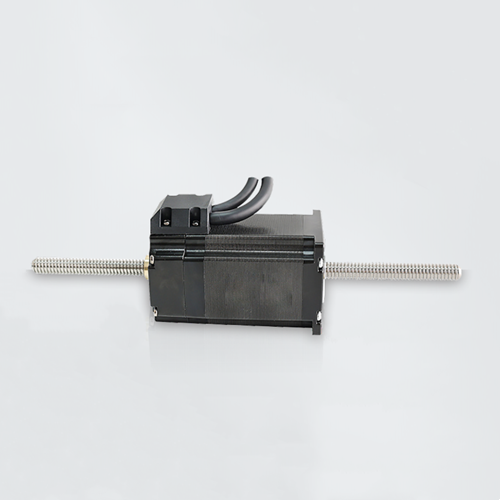

固定軸式42mm直線絲桿步進電機
-
1、絲桿前后往復運動；
2、最大推力300N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

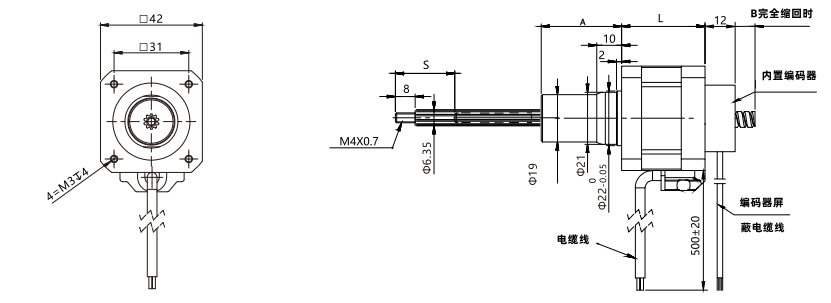

外形尺寸
-

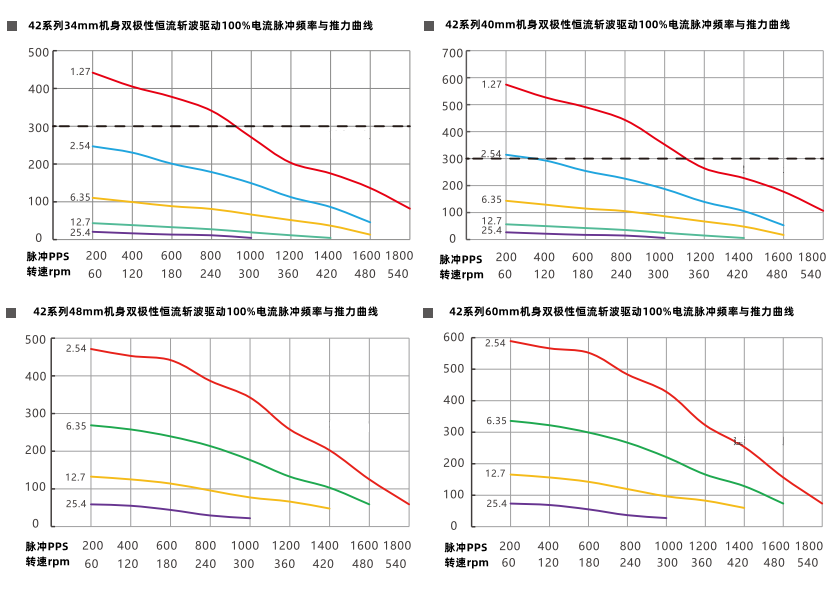

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
17C3415F1-X-□□□
|
規格 |
說明 |
|
17 |
電機外徑：42mm |
|
C |
電機類型：固定軸式 |
|
34 |
機身長度：34mm |
|
15 |
額定電流：1.5A |
|
F1 |
絲桿代碼 |
|
□ |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
17C3415F1-X-□□□ |
2.6V |
1.5A |
0.25N.m |
34mm |
脈沖型S-224D |
|
17C4015F1-X-□□□ |
3.3V |
1.5A |
0.4N.m |
40mm |
|
|
17C4825F1-X-□□□ |
2V |
2.5A |
0.5N.m |
48mm |
|
|
17C6025F1-X-□□□ |
2.5V |
2.5A |
0.7N.m |
60mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑 |
導程 |
步長1.8°（mm） |
斷電自鎖力（N） |
|
F1 |
6.35mm |
1.27 |
0.00635 |
150 |
|
F2 |
2.54 |
0.0127 |
40 |
|
|
F3 |
6.35 |
0.03175 |
15 |
|
|
F6 |
12.7 |
0.0635 |
3 |
|
|
F8 |
25.4 |
0.127 |
0 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。
行程參數：
|
行程S(mm) |
尺寸A(mm) |
尺寸B(mm) |
|||
|
L-34 |
L-47 |
L-48 |
L-40 |
||
|
12.7 |
20.6 |
6.4 |
0.4 |
0 |
0 |
|
19.1 |
27 |
12.8 |
6.8 |
0 |
0 |
|
25.4 |
33.3 |
19.1 |
13.1 |
5.1 |
0 |
|
31.8 |
39.7 |
25.5 |
19.5 |
11.5 |
0 |
|
38.1 |
46 |
31.8 |
25.8 |
17.8 |
5.8 |
|
50.8 |
58.7 |
44.5 |
38.5 |
30.5 |
18.5 |
|
63.5 |
71.4 |
57.2 |
51.2 |
43.2 |
31.2 |
請注意：
1、絲桿端頭可根據客戶要求加工；
2、電機可選配剎車和編碼器；
3、絲桿長度、絲桿直徑、導程可定制。
