貫穿式57mm直線絲桿滾珠步進電機
-
1、絲桿直線往復運動；
2、最大推力900N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規(guī)格參數
-
產品特性
-

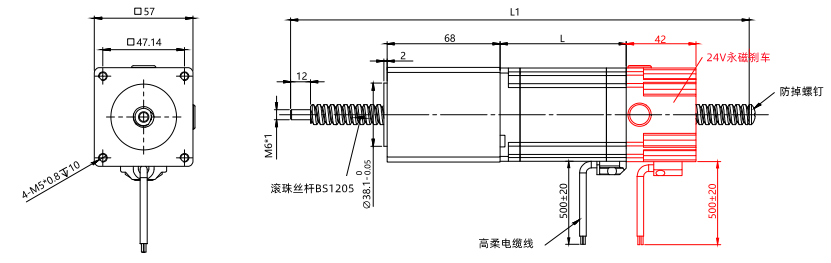

外形尺寸
-

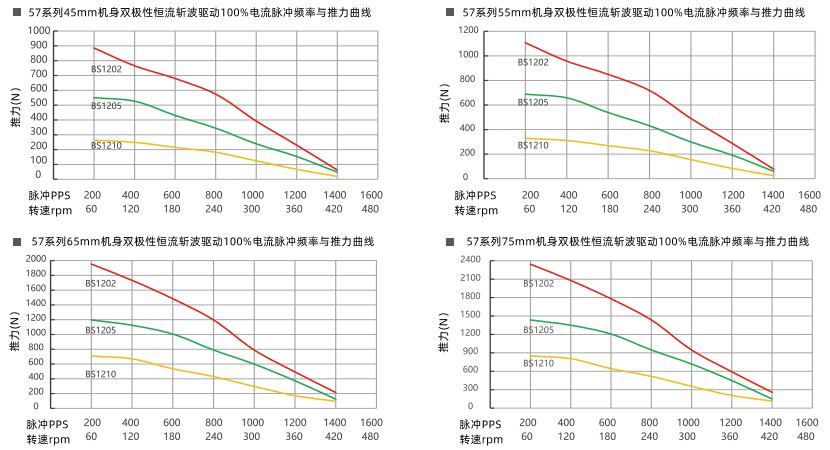

矩頻曲線
-
資料下載
-
聯系我們
命名規(guī)則：
23N4530G1210-X-□□□
|
規(guī)格 |
說明 |
|
23 |
電機外徑：57mm |
|
N |
電機類型：貫穿式 |
|
45 |
機身長度：45mm |
|
30 |
額定電流：3A |
|
G |
絲桿代碼：滾珠絲桿 |
|
□ |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿導程 |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
23N4530G1210-X-□□□ |
2.3V |
3A |
0.7N.m |
45mm |
脈沖型：S-245D/S-266D |
|
23N5530G1210-X-□□□ |
3V |
3A |
0.9N.m |
55mm |
|
|
23N6540G1210-X-□□□ |
3.1V |
4A |
1.5N.m |
65mm |
|
|
23N7540G1210-X-□□□ |
3.8V |
4A |
1.8N.m |
75mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
絲桿代碼 |
絲桿直徑 |
導程（mm） |
精度等級 |
定位精度 |
軸向間隙 |
|
1202 |
12 |
2 |
C7 |
±0.05 |
≤0.03 |
|
1204 |
4 |
||||
|
1205 |
5 |
||||
|
1210 |
10 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。
