步進電機絕緣材料與線圈的特性
文章出處:漢德保(HDB MOTOR)電機 人氣:2149發表時間:2020-12-04
步進電機的絕緣材料或引出線及線圈等需要依據電機的耐熱等級選擇合適的材料。
1.PM型步進電機的絕緣材料與線圈
線圈利用塑膠樹脂模鑄成圓環狀線圈。其厚度由電機決定,由于注塑成型,設計厚度要大于0. 5mm,鐵心與線圈之間由塑膠樹脂絕緣。
HB型步進電機的定子有槽,線圈為集中方式,為達到機械繞線的目的,絕緣構造也加以改進。以圖4. 6為例,日本伺服(股份)公司用的槽絕緣插人繞線的定子
定子鐵心厚度為電機厚度的1/2,用裙狀絕緣材料插入槽中,鐵心槽側面全部被樹脂覆蓋,利用繞線機的梭子牽引線機械繞制,線圈一個端點固定在接線柱上,另一端連接固定后從引出線出口引出。用此方法電機定子與引出線部分可分開生產,便于部件標準化。圖4.8為引出線組裝后的外觀,圖4.9為HB型步進電機接線狀態的外觀。此種方法有利于用戶根據不同場合調整步進電機引出線的長度。
HB型步進電機使用E級(120°)絕緣,也可根據特殊要求,選用B級或F級絕緣材料。
1.PM型步進電機的絕緣材料與線圈
線圈利用塑膠樹脂模鑄成圓環狀線圈。其厚度由電機決定,由于注塑成型,設計厚度要大于0. 5mm,鐵心與線圈之間由塑膠樹脂絕緣。
線圈骨架材料使用尼龍66或PBT等,線圈用聚亞氨酯(polyure-thane)線或聚酯(polyester)線,根據絕緣等級區分使用。PM型步進電機絕緣等級一般為A(105)以下。引出線的安裝因各制造廠商而異,一般常用的方法是將引出線接頭接人骨架模鑄固定。
2. HB型步進電機的絕緣材料與線圈
HB型步進電機的定子有槽,線圈為集中方式,為達到機械繞線的目的,絕緣構造也加以改進。以圖4. 6為例,日本伺服(股份)公司用的槽絕緣插人繞線的定子

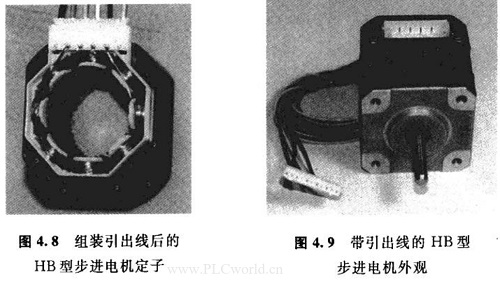

定子鐵心厚度為電機厚度的1/2,用裙狀絕緣材料插入槽中,鐵心槽側面全部被樹脂覆蓋,利用繞線機的梭子牽引線機械繞制,線圈一個端點固定在接線柱上,另一端連接固定后從引出線出口引出。用此方法電機定子與引出線部分可分開生產,便于部件標準化。圖4.8為引出線組裝后的外觀,圖4.9為HB型步進電機接線狀態的外觀。此種方法有利于用戶根據不同場合調整步進電機引出線的長度。
HB型步進電機使用E級(120°)絕緣,也可根據特殊要求,選用B級或F級絕緣材料。
