機械是一門嚴謹?shù)膶嵺`性很強的學科，就圖紙而言，有一個地方不清楚都不可以用來指導實際應用的。
圖紙是工程技術人員用于交流的語言，不是專業人員看機械類的圖紙是有困難的，乍一看似乎看得出個所以然來，仔細一看，又好像不是那么回事。都說外行看熱鬧，內行看門道，但是對于機械圖紙來說，外行只看門道是沒辦法交流工作的，所以外行也要看點門道，只是外行和內行看的門道深淺不同而已。

機械圖紙的種類
機械類圖紙有很多種類，分裝配圖、簡圖、原理圖、零件圖，BOM表等，首先要確定你拿到的是一張什么圖紙，你才知道圖紙表達的是什么對象，表達了哪些方面，表達到什么程度。
如何看懂機械圖紙
1、首先要明確你拿到的是什么類型的圖紙，是裝配圖、簡圖、原理圖，還是零件圖，BOM表，不同類型的圖紙要表達的信息及側重點均有不同；
2、 先看圖紙描述的對象，即圖紙的標題；雖然每個人、每個公司的圖紙都會有所相同，但大家都基本遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人都看不懂那就失去了它的意義。所以首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息；

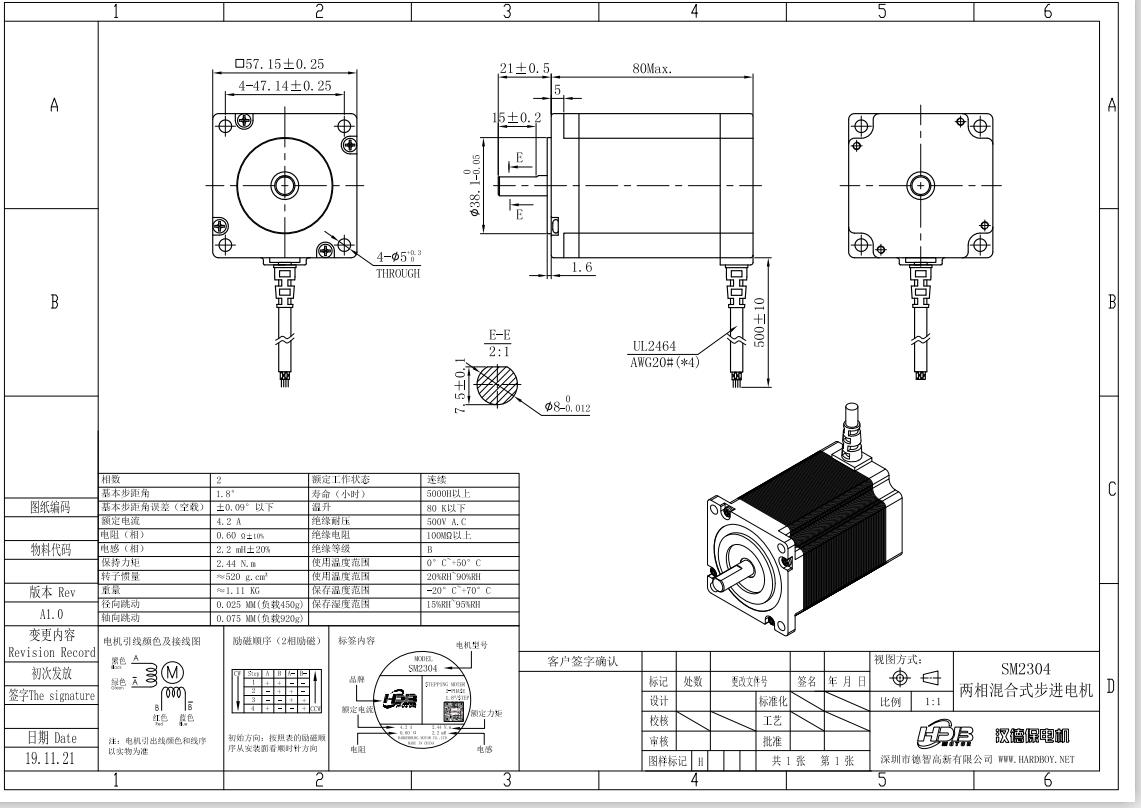

3、確定視圖方向；標準的圖紙最少都有一個視圖的。視圖的概念來源于畫法幾何的投影，所以基本的三視圖概念必須要清楚，這是讀懂圖紙的基礎，弄懂圖紙上各個視圖的關系，就可以基本看懂圖紙表達產品的大致外形；
4、通過視圖對應產品的關鍵結構；這是視圖的關鍵點，需要積累和空間想象能力的，如果不能還原實際產品的樣子，就會出現笑話說的挖個井卻造了個煙囪；
5、確定產品尺寸；這個只需要大概的看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看；

----------內外行分界線---------

到這里，只要你看過圖紙，上面這5條從圖紙上都能看的懂，你就可以算是看得懂圖紙的外行了；就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些；
6、機械圖紙（這里說的都是標準的產品加工圖）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據，入行前已經看到了材料和結構部分，但是圖紙里還有很多信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，圖紙中每一個尺寸標注，每一個表達都有一定的講究，都意味著很多基礎的知識，這個能看懂多少全靠個人的積累了；
7、圖紙中產品的精度：機械類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。因為機械的零部件一般都是大批量生產的，需要精度來控制每一個零件（他們不可能一樣大小，生產中肯定會存在誤差）的尺寸在一定的范圍。同樣的，零部件還有形位公差（也是標注不標注都是存在的）。未標注的精度（公差）在國家標準里面都有規定，有的圖紙技術要求里面會寫明，精度是機械零部件的靈魂，這需要一定的積累；
8、圖紙中產品的工藝：工藝簡單的說就是如何制造（組裝）這個零部件的方法，機械圖紙雖然沒有工藝（過程）的直接信息表達，但是它卻包含了基本的工藝。一個零部件設計出來，加工不出來是沒有任何意義的，如何加工一定是設計者考慮過的事情，在圖紙里面也會有表達；
9、圖紙中產品的表面粗糙度：粗糙度決定了使用要求，同時也限定了對加工方法的要求，不同的加工方法所能達到的粗糙度是不一樣的；比如一個要素（一個裝軸承的內孔）的尺寸、位置、形狀公差及其粗糙度要求，會隱含對它的加工工藝要求（磨削）；
10、產品的熱處理：熱處理使得加工可行，性能達到了使用要求，熱處理還跟選定的材料及加工工藝有一定的關系；

11、產品的表面處理：表面處理一般會在技術要求里面提出，表面處理也跟材料有一定的關系，更重要的是關系差評的使用環境要求
