solidworks轉CAD，尺寸比例變了，怎么設置
文章出處：漢德保(HDB MOTOR)電機 人氣：10392發表時間：2020-09-03
問題現象：
SOLIDWORKS 工程圖轉 CAD 文件時，因設置不當，造成轉換后的 CAD 文件尺寸比例不為1:1，從而導致機加工時按錯誤的比例加工實物，最后導致實物與設計意圖不一致。
解決辦法：
SOLIDWORKS 工程圖轉 CAD 文件時，因設置不當，造成轉換后的 CAD 文件尺寸比例不為1:1，從而導致機加工時按錯誤的比例加工實物，最后導致實物與設計意圖不一致。
解決辦法：

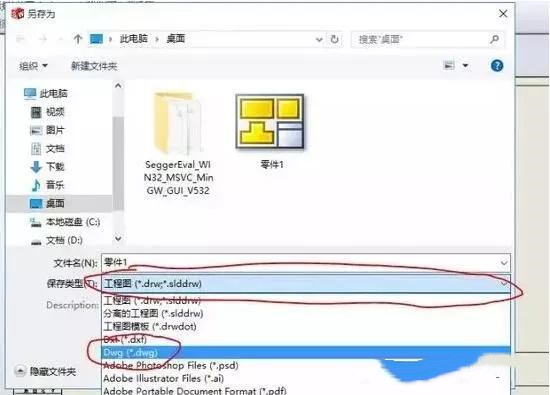

1）選擇【另存為】，然后再點選【保存類型】并選擇【Dwg】

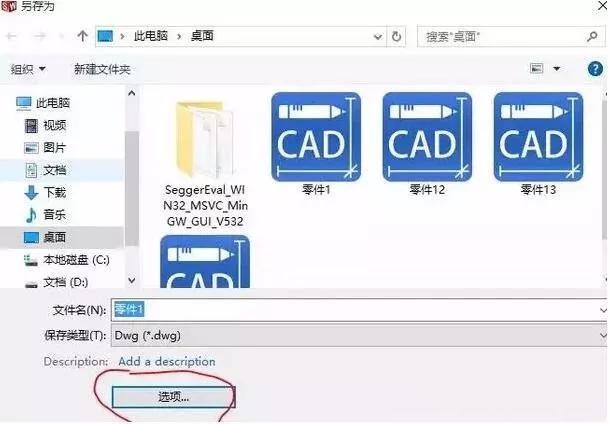

2）點選【選項】

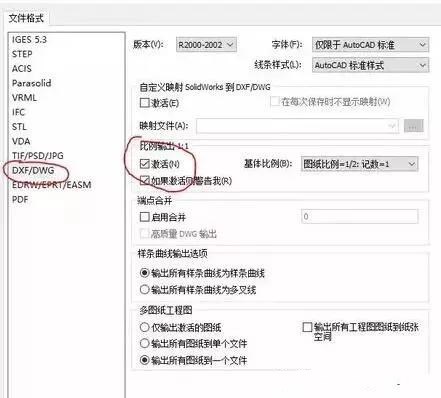

3）在【文件格式】中選擇【DXF/DWG】，并選擇【比例輸出1:1】中的【激活】選項。

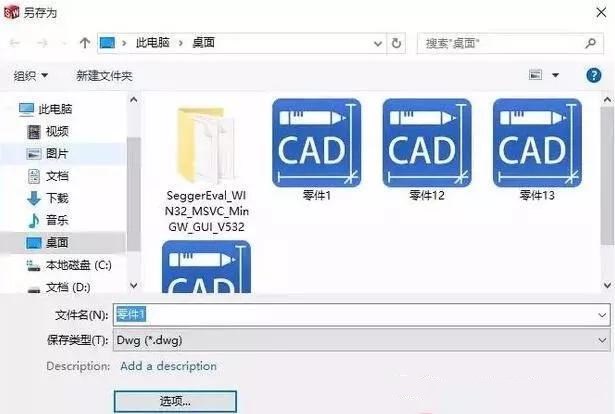

4）選擇【保存】
